Устройство проверки простых защит УПЗ-450/2000

Описание

Устройство проверки простых защит УПЗ-450/2000 предназначено:

• для наладки и проверки устройств простых релейных защит РЗА, на месте их установки на электростанциях, подстанциях, промышленных предприятиях или в лабораториях;
• для наладки и проверки элементов электроавтоматики (электромагнитных реле, контакторов, пускателей и т.п.);
• для наладки и проверки автоматических выключателей.

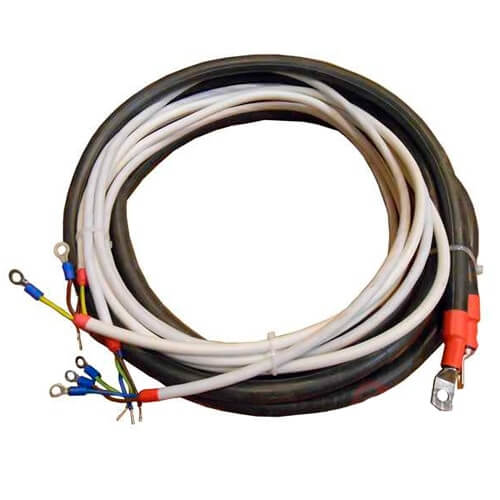

Устройство выполнено в едином корпусе, что создает дополнительные удобства при эксплуатации. В своем составе имеет соединительные провода и кабели для подсоединения испытываемых устройств.

Технические характеристики

Общие характеристики

1. Напряжение питающей сети переменного тока: 220 В ±1 0% (50 Гц).
2. Максимальный ток потребления питающей сети: 50 А.
3. Максимальная потребляемая мощность: 5000 В×А.
4. Температура окружающей среды: -10…+45°C.
5. Температура хранения: -20…+45°C.
6. Относительная влажность воздуха при температуре +25˚С: не более 80%.
7. Атмосферное давление: от 630 до 800 мм рт. ст.
8. Вес устройства, без учета комплекта соединительных проводов: не более 36 кг.
9. Средний срок службы: 10 лет.

Выходное напряжение

• Диапазон выходного синусоидального напряжения, сетевой частоты, формируемого устройством разбит на три поддиапазона:
  • 0–50 В;
  • 0–250 В;
  • 0–450 В.

Диапазон выходного выпрямленного напряжения, формируемого устройством разбит на три поддиапазона:

• 0–50 В;
• 0–250 В;
• 0–450 В.

• Точность измерения выходного напряжения: 1,5%.
• Разрешение измерения выходного напряжения: 10 мВ.

Выходной ток

• Диапазон выходного синусоидального тока, сетевой частоты, формируемого устройством разбит на три поддиапазона:
  • 0–20 А;
  • 0–200 А;
  • 0–2000 А.
• Точность измерения выходного тока: 1,5%.
• Разрешение измерения выходного тока: 10 мА.

Дополнительные параметры

• Измеритель временных интервалов в диапазоне 0: 9999,9 с.
• Точность измерения временного интервала: не более 0,2 мс.
• Разрешение измерения временного интервала: 0,1 мс.
