Аппарат испытательный диодный АИД-70/50 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц.

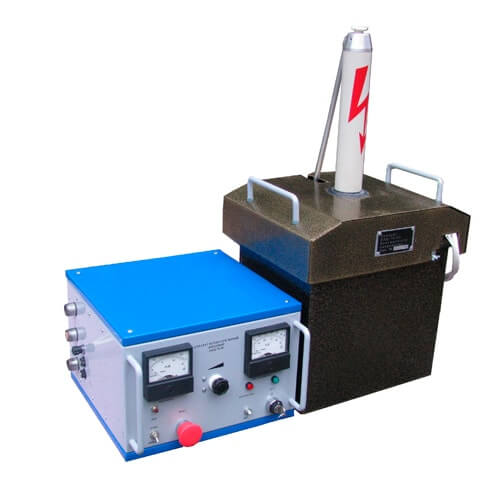

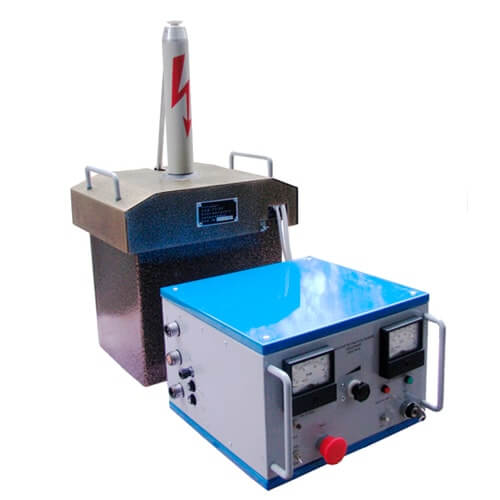

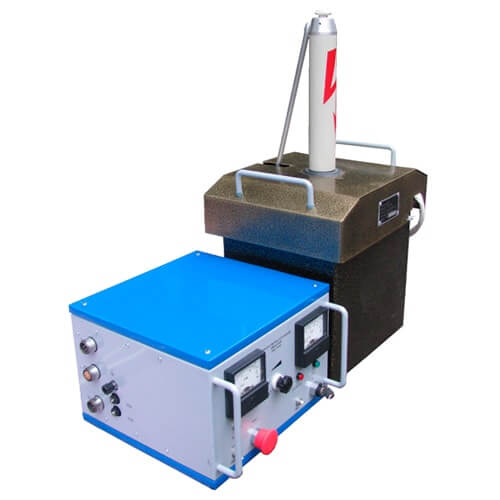

Аппарат испытательный диодный АИД-70/50 (аналоговый)
Описание
Аппарат испытательный диодный АИД-70/50 предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц.
Аппарат АИД-70/50 рассчитан для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от минус 10°С до плюс 40°С, относительной влажности 80% при температуре плюс 20°С и атмосферном давлении 84,0 – 106,7 кПа (630 – 800 мм. рт. ст.).
Технические характеристики
Напряжение питающей сети однофазного переменного тока, В: 220±11
Параметры аппарата на выпрямленном напряжении в продолжительном режиме при номинальном значении напряжения в сети:
- наибольшее рабочее напряжение, кВ: 70
- максимальный рабочий ток, мА: 15
Параметры аппарата на переменном напряжении в продолжительном режиме при номинальном значении напряжения в сети:
- наибольшее рабочее напряжение (действующее значение), кВ: 50
- наибольший рабочий ток (действующее значение), мА: 30
Параметры аппарата на переменном напряжении в повторно кратковременном режиме с продолжительностью включения (ПВ) 17 % и длительностью цикла 6 мин. при номинальном значении напряжения в сети:
- наибольшее рабочее напряжение (действующее значение), кВ: 50
- наибольший рабочий ток (действующее значение), мА: 45
Потребляемая мощность, кВА, не более: 3
Масса, кг, не более:
- блок управления: 11;
- блок высокого напряжения: 40.
Габаритные размеры АИД-70/50 (в-ш-д):
- блок управления: 420х260х445 мм;
- блок высокого напряжения: 750х400х460 мм.
Средний срок эксплуатации — 10 лет.
