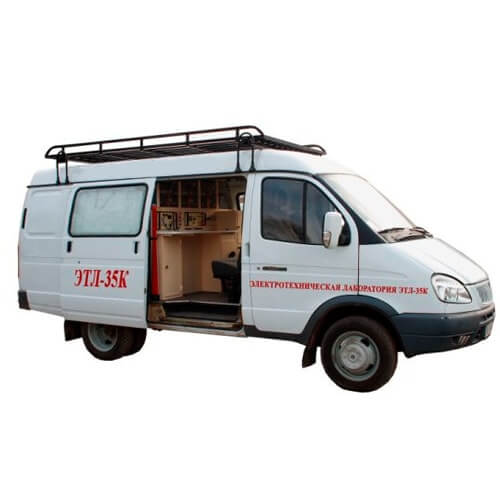

Передвижная электротехническая лаборатория ЭТЛ-35 монтируется на базе автомобилей УАЗ, Газель, ГАЗ, ЗИЛ, ПАЗ, Volkswagen, Mercedes, Peugeot и других автомобилей с аналогичными габаритными размерами.

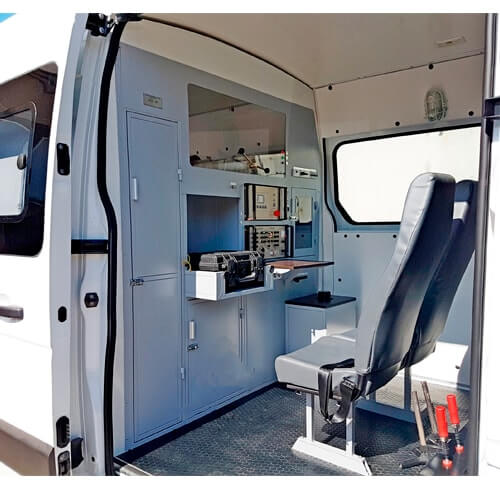

Передвижная электротехническая лаборатория ЭТЛ-35
Описание
Передвижная электротехническая лаборатория ЭТЛ-35 монтируется на базе автомобилей УАЗ, Газель, ГАЗ, ЗИЛ, ПАЗ, Volkswagen, Mercedes, Peugeot и других автомобилей с аналогичными габаритными размерами.
Назначение лаборатории ЭТЛ-35
- испытания изоляции кабелей и электрооборудования выпрямленным напряжением до 140 кВ и переменным (50 Гц) напряжением до 100 кВ;
- обеспечивает измерение емкости и тангенса угла диэлектрических потерь электротехнических объектов при напряжении до 10кВ в пределах, обеспечиваемых высоковольтным мостом СА-7100-2(3);
- обеспечивает измерение на низком напряжении параметров мощных трансформаторов при помощи блока БНИ и комплекта устройств К540 (в комплект поставки не входит) при питании от однофазной и трехфазной промышленной сети в пределах, обеспеченных работой комплектом устройств К540;
- обеспечивает измерение малых сопротивлений методом вольтметра-амперметра с помощью блока БНИ и источника постоянного напряжения 15 В, 10 А (аккумулятора авто или стабилизированного выпрямителя ТЕС-42);
- обеспечивает измерение токов вытока под высоким потенциалом на постоянном напряжении до 70 кВ измерителем тока ИТВ-3;
- обеспечивает измерение выпрямленным напряжением на границах 35 кВ и 140 кВ, высоким переменным напряжением на границах 10 кВ и 100 кВ.
Условия эксплуатации
- диапазон температур окружающей среды от -20°С до +40°С;
- относительная влажность воздуха при температуре +25°С до 80%;
- атмосферное давление: 650-800 мм рт.ст.;
- на месте эксплуатации не должно быть паров агрессивных жидкостей (кислот и щелочей)!
- запрещается эксплуатация электротехнической лаборатории ЭТЛ-10 во взрывоопасных средах!
Технические характеристики
- напряжение сети питания, однофазная, переменного тока 220В ± 10% с частотой 50 Гц ± 2;
- ток: не более 80А;
- возможно питание от автономного генератора электропитания мощностью 5 кВа;
- длина сетевого соединительного кабеля на барабане — 30м, тип кабеля — КГ-3х4 + 1х2,5;
- длина проведения защитного заземления на барабане — 30м, тип шнура — 8GA — 1×10;
- длина проведения рабочего заземления на барабане — 30м, тип шнура — 8GA — 1×6;
- длина высоковольтного шнура для испытания переменным напряжением — 30 м, тип шнура — ПВВ — 1х4;
- занимаемая площадь в плане, м: 1,8х3;
- масса оборудования: не более 400 кг;
- обслуживающий персонал: не менее 2 операторов;
- срок службы лаборатории: 10 лет.
Параметры источника напряжения 100 кВ
- источником высокого испытательного напряжения в ЭТЛ-35 является трансформатор ИОМ-100/16; 20; 26 кВА, выпрямленным напряжением до 140 кВ и переменным (50Гц) напряжением до 100 кВ;
- напряжение первичной обмотки 220В ± 22 У, 50 ± 1 Гц;
- номинальная выходная мощность, кВа: 16; 20; 26;
- наибольшее переменное напряжение: до 100 кВ;
- наибольший рабочий ток при наибольшем переменном напряжении: 260 мА;
- габаритные размеры трансформатора: 650х1000 мм;
- масса: не более 220 кг.
Технические характеристики ИТВ-3:
- границы измерений (мА): 0,1; 0,3; 1,0; 3,0;
- пограничная приведенная погрешность измерений: 4%;
- наибольшая кратность перегрузки микропараметра: 3,5;
- габаритные размеры: 165х120 мм;
- масса: не более 2 кг;
- приведенная относительная погрешность измерений высокого напряжения: не более 3%.
Гарантийные обязательства
- изготовитель гарантирует соответствие электротехнической лаборатории ЭТЛ-35 требованиям действующей технической документации и нормам ПУЕ и ПТБ;
- электротехническая лаборатория ЭТЛ-35 имеет свидетельство о проверке органами Госстандарта;
- гарантийный срок эксплуатации электротехнической лаборатории ЭТЛ-35 — 12 месяцев со дня отгрузки потребителю.
