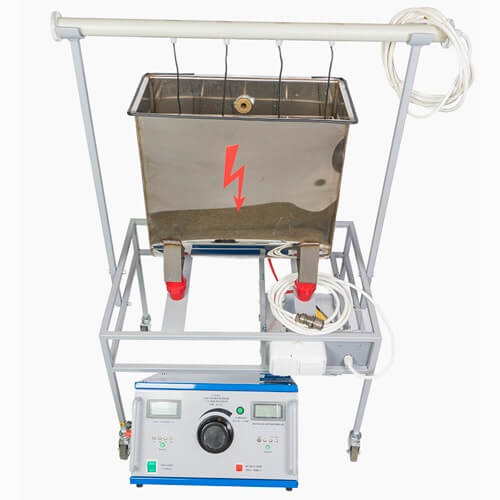

Высоковольтный стенд СВС-15Д

Описание

Стенд стационарный высоковольтный испытательный СВС-15Д — для электрозащитных средств и электроинструмента до 15 кВ предназначен для испытания диэлектрических свойств изоляции электрозащитных средств:

• диэлектрических резиновых перчаток и бот, электроинструмента и т.п. переменным высоким напряжением промышленной частоты, регулируемым в пределах 10В-15кВ;
• проверка неоновых ламп переменным напряжением промышленной частоты, регулируемым в пределах 0-250В.

Особенности стенда

Есть возможность применения «сухого» высоковольтного трансформатора в комплекте установки испытательных ванн.

Условия эксплуатации

Стенд предназначен для эксплуатации внутри вентилируемых и отапливаемых помещений.
Окружающая среда при эксплуатации стенда должна иметь следующие параметры:

1. Температура воздуха окружающей среды: от +5 до +40°С.
2. Относительная влажность воздуха при температуре +25°С: до 80%.
3. Атмосферное давление: 630–800мм.рт.ст.

Характеристики

• Параметры испытательной установки:
  • количество испытательных электродов: 4шт;
  • габаритные размеры: 1090х970х612мм;
  • масса в сухом состоянии: не более 50кг.
• Параметры ЖК измерителя выходного напряжения:
  • пределы измерения напряжения переменного тока:0,1кВ; 15кВ;
  • приведенная относительная погрешность измерения: не более 3%.
• Параметры ЖК измерителя тока утечки:
  • пределы измерения: 20мА;
  • приведенная относительная погрешность измерения: не более 3%.
• Площадь, занимаемая стендом (рекомендуемая): 12м².
• Масса оборудования: не более 50кг.
• Срок службы оборудования стенда: 10 лет.
