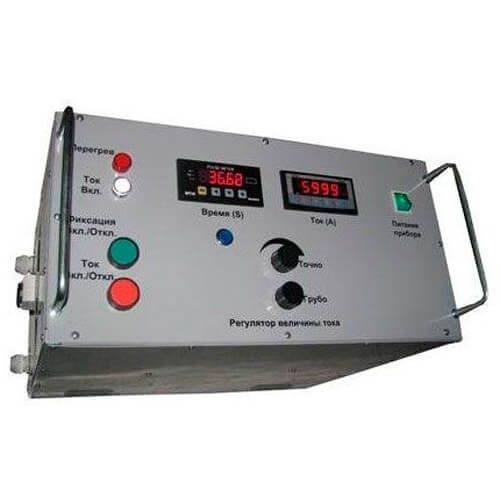

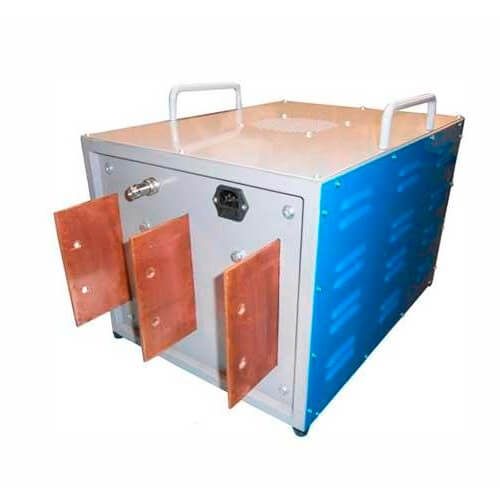

Устройство проверки автоматических выключателей — УПА-6М

Описание

Устройство проверки автоматов — УПА-6М предназначено для проверки работоспособности и контроля ампер–секундных характеристик автоматических выключателей переменным током промышленной частоты в диапазоне 6А—6кА, с измерением и регистрацией величин тока и времени проходящего через автоматический выключатель, далее АВ.

Может использоваться в качестве регулируемого источника переменного тока до 6кА в силовых цепях низкого импеданса.

Для обеспечения электробезопасности персонала, выходные токопроводящие цепи гальванически развязаны от питающей сети.

Величина напряжения на выходных шинах устройства прогрузки автоматов — 6М, при полностью открытом тиристорном ключе не превышает 7В, что благоприятно сказывается на контактах автоматических выключателей в момент отключения — значительно уменьшается их износ при многократных испытаниях.

Характеристики

Напряжение питания, (В)*	380 ± 10%
Частота питающей сети, (Гц)	50 ± 1%
Максимальный ток потребления питающей сети, (А)	50
Максимальное напряжение на выходных шинах, (В)	7
Максимальный ток на выходных шинах (действующее значение),(кА)	6
Максимальная потребляемая мощность, кВА	30
** Диапазон измерения и регистрации выходного тока, А, при погрешности измерения менее 3%	6 — 6000
Диапазон измерения и регистрации длительности выходного тока, сек, при погрешности измерения менее 1,5%	0,01 — 1000
Порог срабатывания температурной защиты, (С°)	96 ± 10%
Габаритные размеры, (мм)	500 x 250 x 475
Масса прибора без гибких шин, (кг), не более	56
Средний срок службы прибора, (лет)	10

* Допускается питание от напряжения 220 В

** Технические характеристики соответствуют приведенным значениям при эксплуатации прибора в комплекте с регулятором напряжения однофазным (РНО).

Условия эксплуатации

Диапазон температуры окружающего воздуха, (С°)	+10 + 35
Относительная влажность воздуха при Т=25 (С°), (%)	≤ 80.
Атмосферное давление, (мм.рт.ст.)	630 — 795
