Устройство проверки автоматических выключателей — УПА-16М — предназначено для проверки работоспособности и контроля ампер–секундных характеристик автоматических выключателей переменным током промышленной частоты в диапазоне 20А—16кА, с измерением и регистрацией величин тока и времени проходящего через автоматический выключатель.

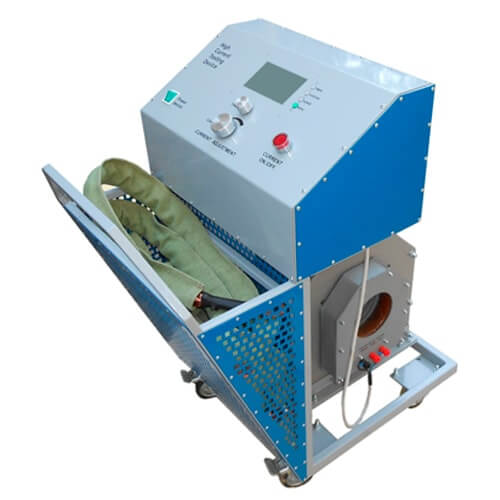

Устройство проверки автоматических выключателей — УПА-16М
Описание
Устройство проверки автоматических выключателей — УПА-16М — предназначено для проверки работоспособности и контроля ампер–секундных характеристик автоматических выключателей переменным током промышленной частоты в диапазоне 20А—16кА, с измерением и регистрацией величин тока и времени проходящего через автоматический выключатель. Может использоваться в качестве регулируемого источника переменного тока до 16кА в силовых цепях низкого импеданса.
Для обеспечения электробезопасности персонала, выходные токопроводящие цепи гальванически развязаны от питающей сети.
Величина напряжения на выходных шинах, при полностью открытом тиристорном ключе не превышает 7В, что благоприятно сказывается на контактах автоматических выключателей в момент отключения — значительно уменьшается их износ при многократных испытаниях.
Характеристики
| Напряжение питания, (В)* | 380 ± 10% |
| Частота питающей сети, Гц | 50 ± 1% |
| Максимальный ток потребления питающей сети, А | 140 |
| Максимальное напряжение на выходных шинах, В | 7 |
| Максимальный ток на выходных шинах (действующее значение), кА | 16 |
| Максимальная потребляемая мощность, кВА | 100 |
| Диапазон измерения и регистрации выходного тока, А | |
| при погрешности измерения менее 3% | 20 — 16000 |
| Диапазон измерения и регистрации длительности выходного тока, сек | |
| при погрешности измерения менее 1,5% | 0,01 — 1000 |
| Порог срабатывания температурной защиты, °С | 96 ± 10% |
| Габаритные размеры, мм | 720 х 485 х 880 |
| Масса прибора без гибких шин, кг, не более | 86 |
| Средний срок службы прибора, лет | 10 |
