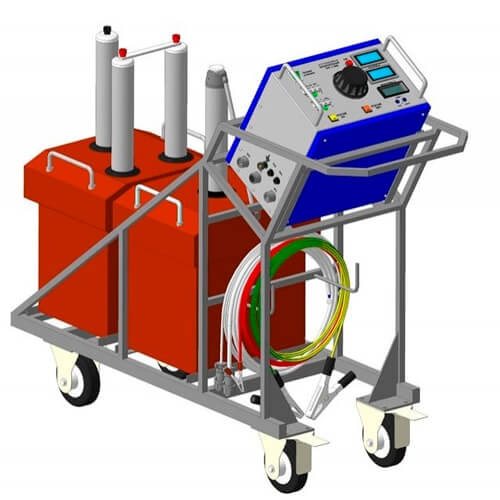

Испытательная высоковольтная установка СНЧ-35+АИД

Описание

Установка высоковольтная для проведения испытаний твердых диэлектриков СНЧ-35+АИД предназначена:

1. Для испытания высоковольтных кабелей
   • рабочих напряжений: 6кВ, 10кВ, 15кВ, 20кВ;
   • всех типов: масляно-бумажной изоляции и изоляции из сшитого полиэтилена.
2. Для проверки кабельной оболочки.
3. Для проверки изоляторов и другого электрооборудования переменным высоковольтным напряжением промышленной частоты.
4. Для лабораторных и исследовательских работ.

Особенности
Установка выполнена блочно, что обеспечивает удобство в транспортировке и использовании. Например, при испытании изоляторов на трансформаторных подстанциях используется только один высоковольтный блок, без блока коммутации. В комплект входит удобная и маневренная транспортная тележка.

Технические характеристики

Общие данные

• Напряжение питающей сети переменного тока: 220В ± 10% (50Гц);
• Максимальный потребляемый ток: не более 5А;
• Температура окружающей среды: -10…+45°C;
• Температура хранения: -20…+45°C;
• Относительная влажность воздуха при температуре +25˚С: не более 80%;
• Атмосферное давление: от 630 до 800 мм рт. ст.;
• Общий вес с учетом транспортной тележки: не более 115кг;
• Режим работы длительный: не менее 120мин;
• Средний срок службы: 10 лет;

Выходное напряжение

• Максимальное напряжение в режиме работы генератора сверхнизкой частоты
  [косинус-прямоугольная (squarewave) форма]: 40В;
• Фиксированные частоты генератора СНЧ: 0,1Гц; 0,05Гц; 0,02Гц;
• Максимальное напряжение в режиме работы генератора постоянного выпрямленного  напряжения +∕-: 35кВ;
• Максимальное напряжение в режиме работы генератора переменного синусоидального напряжения частотой 50 (Гц): 50кВ;
• Максимальная емкость нагрузки при работе установки в режиме генератора СНЧ с частотой
  • 0,1Гц — 0,3мкФ;
  • 0,05Гц — 0,6мкФ;
  • 0,02Гц — 1,5мкФ;
• Точность измерения выходного напряжения: 3%;
• Разрешение измерения выходного напряжения: 100В;

Выходной ток

• Максимальный ток установки во всех режимах: 14мА;
• Два диапазона измерения выходного тока: 1мА | 20мА;
• Точность измерения выходного тока: 3%.

Встроенный таймер на три фиксированных временных интервала (1, 5, 30 минут) с функцией часов реального времени. При достижении временной установки автоматически выключает режим испытания, с подачей звуковой и световой индикации.
