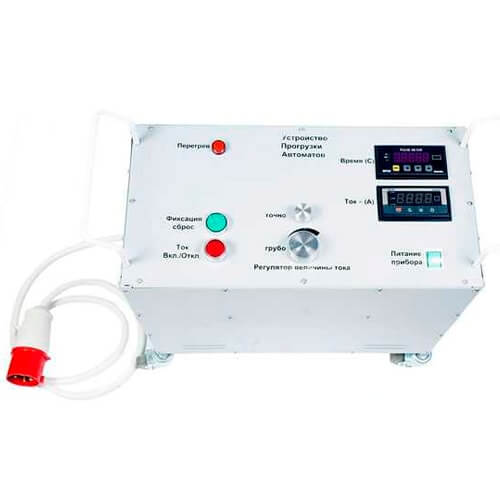

Устройство проверки автоматических выключателей — УПА-14М

Описание

Устройство проверки автоматических выключателей — УПА-14М — применяется для поверки и аттестации автоматических выключателей на распределительных пунктах электрических сетей, трансформаторных подстанциях, в составе передвижных электротехнических лабораторий.

Возможно применение в стационарных электрофизических лабораторий в качестве источника тока для низко импедансных цепей.

Характеристики

Напряжение питания, В*	380 ± 10%
Частота питающей сети, Гц	50 ± 1%
Максимальный ток потребления питающей сети, А	150
Максимальное напряжение на выходных шинах, В	7
Максимальный ток на выходных шинах (действующее значение), кА	14
Максимальная потребляемая мощность, кВА	55
Диапазон измерения и регистрации выходного тока, А, при погрешности измерения менее 2,5%	20 — 14000
Диапазон измерения и регистрации длительности выходного тока, сек, при погрешности измерения менее 1,5%	0,01 — 1000
Порог срабатывания температурной защиты, °С	95 ± 10%
Габаритные размеры, мм	450 x 250 x 475
Масса прибора без гибких шин, кг, не более	54
Средний срок службы прибора, лет	10

* Допускается питание от напряжения 220В, при этом выходная мощность уменьшится в 3 раза (максимальный выходной ток — 9кА).

Условия эксплуатации прибора

Диапазон температуры окружающего воздуха, °С	0 — 35
Относительная влажность воздуха при t=25 °С, %	≤ 80
Атмосферное давление, мм.рт.ст.	630 — 800
