Аппарат испытательный диодный АИД-70/50 (цифровой) предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц с возможностью измерения токов утечки в режимах постоянного и переменного напряжения в диапазоне от 0 до 200мА.

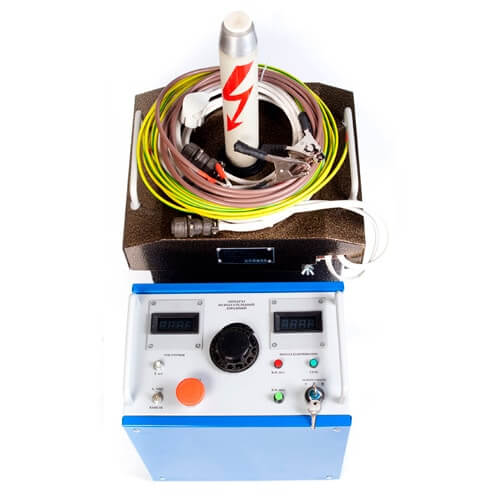

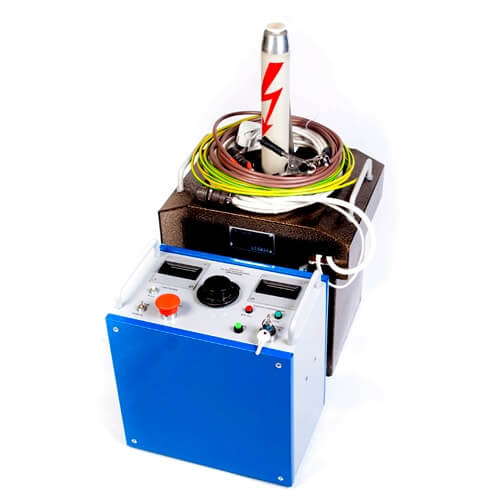

Аппарат испытательный диодный АИД-70/50 (цифровой)
Описание
Аппарат испытательный диодный АИД-70/50 (цифровой) предназначен для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц с возможностью измерения токов утечки в режимах постоянного и переменного напряжения в диапазоне от 0 до 200мА.
Аппарат АИД-70/50 рассчитан для эксплуатации под навесом или в помещениях при рабочих значениях температуры воздуха от -10°С до +40°С, относительной влажности воздуха 80% при температуре +20°С и атмосферном давлении 84,0–106,7 кПа (630–800 мм рт.ст.).
Технические характеристики
Напряжение питающей сети однофазного переменного тока: 220 В ± 11 В
Параметры аппарата на выпрямленном напряжении в продолжительном режиме (до 5 минут) при номинальном значении напряжения в сети:
- наибольшее рабочее напряжение: 70 кВ;
- максимальный рабочий ток: 14 мА.
Параметры аппарата на переменном напряжении в продолжительном режиме (до 5 минут) при номинальном значении напряжения в сети:
- наибольшее рабочее напряжение (действующее значение): 50 кВ;
- наибольший рабочий ток (действующее значение): 45 мА.
Приведенная погрешность измерения выходного напряжения и тока: не более 3%.
Потребляемая мощность: не более 3 кВА.
Масса:
блок управления: не более 13 кг;

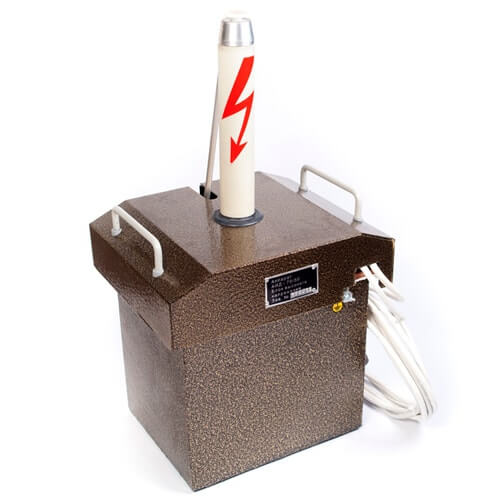

- блок высокого напряжения: не более 44 кг.
Габаритные размеры:
- блок управления: 420х260х445 мм;
- блок высокого напряжения: 750х400х460 мм.
Средний срок эксплуатации: 10 лет.
