Устройство проверки автоматов — УПА-20М — предназначено для проверки работоспособности и контроля ампер–секундных характеристик автоматических выключателей переменным током промышленной частоты в диапазоне 20 А—20 кА, с измерением и регистрацией величин тока и времени проходящего через автоматический выключатель.

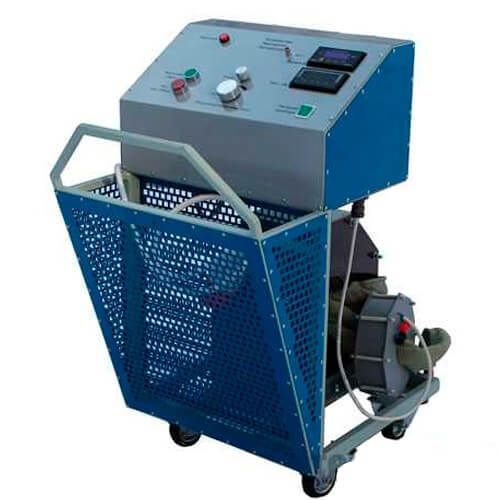

Устройство проверки автоматических выключателей — УПА-20М
Описание
Устройство проверки автоматов — УПА-20М — предназначено для проверки работоспособности и контроля ампер–секундных характеристик автоматических выключателей переменным током промышленной частоты в диапазоне 20 А—20 кА, с измерением и регистрацией величин тока и времени проходящего через автоматический выключатель, далее АВ.
Может использоваться в качестве регулируемого источника переменного тока до 20 кА в силовых цепях низкого импеданса.
Для обеспечения электробезопасности персонала, выходные токопроводящие цепи гальванически развязаны от питающей сети.
Величина напряжения на выходных шинах, при полностью открытом тиристорном ключе не превышает 7 В, что благоприятно сказывается на контактах автоматических выключателей в момент отключения — значительно уменьшается их износ при многократных испытаниях.
Характеристики
| Напряжение питания, (В)* | 380 ± 10% |
| Частота питающей сети, (Гц) | 50 ± 1% |
| Максимальный ток потребления питающей сети, (А) | 140 |
| Максимальное напряжение на выходных шинах, (В) | 7 |
| Максимальный ток на выходных шинах (действующее значение), (кА) | 20 |
| Максимальная потребляемая мощность, кВА | 120 |
| ** Диапазон измерения и регистрации выходного тока, А, при погрешности измерения менее 3% | 20 — 20000 |
| Диапазон измерения и регистрации длительности выходного тока, сек, при погрешности измерения менее 1,5% | 0,01 — 1000 |
| Порог срабатывания температурной защиты, (С°) | 96 ± 10% |
| Габаритные размеры,(мм) | 720 х 485 х 880 |
| Масса прибора без гибких шин, (кг), не более | 86 |
| Средний срок службы прибора, (лет) | 10 |
* Допускается питание от напряжения 220В, при этом максимальный выходной ток – 13 кА.
** Технические характеристики соответствуют приведенным значениям при эксплуатации прибора в комплекте с регулятором напряжения однофазным (РНО).
Условия эксплуатации
| Диапазон температуры окружающего воздуха,(С°) | 0—35 |
| Относительная влажность воздуха при Т=25(С°),(%) | ≤80. |
| Атмосферное давление, (мм.рт.ст.) | 630—800 |
Комплект поставки
| Устройство | 1 шт. |
| Шина гибкая, длина – 2,0 м, сечением – 120 мм² | 6 шт |
| Кабель питания с силовой трехфазной вилкой и переносной розеткой | 1 шт |
| Датчик тока 2 кА, 20 кА / 5 А | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
| Паспорт | 1 шт. |
РНО, Iном. = 10, 20, 40, 80, 120 А включается в комплект поставки по дополнительному соглашению.
