Устройство проверки автоматических выключателей — УПА-10М — применяется для поверки и аттестации автоматических выключателей на распределительных пунктах электрических сетей, трансформаторных подстанциях, в составе передвижных электротехнических лабораторий.

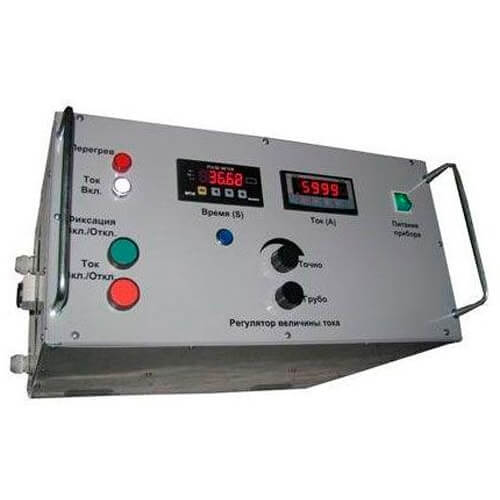

Устройство проверки автоматических выключателей — УПА-10М
Описание
Устройство проверки автоматических выключателей — УПА-10М — применяется для поверки и аттестации автоматических выключателей на распределительных пунктах электрических сетей, трансформаторных подстанциях, в составе передвижных электротехнических лабораторий.
Возможно применение в стационарных электрофизических лабораторий в качестве источника тока для низко импедансных цепей.
Характеристики
| Напряжение питания, (В)* | 380 ± 10% |
| Частота питающей сети, (Гц) | 50 ± 1% |
| Максимальный ток потребления питающей сети, (А) | 140 |
| Максимальное напряжение на выходных шинах, (В) | 7 |
| Максимальный ток на выходных шинах (действующее значение), (кА) | 10 |
| Максимальная потребляемая мощность, (кВ*А) | 55 |
| Диапазон измерения и регистрации выходного тока, (А), при погрешности измерения менее 1,5% | 20 — 10000 |
| Диапазон измерения и регистрации длительности выходного тока, (сек.), при погрешности измерения менее 0,05% | 0,01 — 1000 |
| Порог срабатывания температурной защиты, (С°) | 96 ± 10% |
| Габаритные размеры, (мм) | 450 x 250 x 475 |
| Масса прибора без гибких шин, (кг), не более | 54 |
| Средний срок службы прибора, (лет) | 10 |
* Допускается питание от напряжения 220(В), при этом выходная мощность
уменьшится в 3 раза.
Условия эксплуатации прибора
| Диапазон температуры окружающего воздуха, (С°) | 0 — 35 |
| Относительная влажность воздуха при Т=25 (С°), (%) | ≤ 80 |
| Атмосферное давление, (мм.рт.ст.) | 630 — 800 |
